氯化鈣三效蒸發系統是對氯化鈣溶液進行物料、能量衡算，得出的工藝路線，康景輝蒸發器小編和大家一起聊聊氯化鈣三效蒸發系統工藝設計。
一、氯化鈣溶液的特點
氯化鈣溶液是45%濃度的液體氯化鈣產品，工藝方案是利用其副產品稀鹽酸與石灰石反應，經過PH酸堿度調節、沉淀等預處理得到20%的氯化鈣原料液，經過蒸發單元操作后，得到45%濃度的液體氯化鈣產品。
氯化鈣溶液的沸點隨濃度的升高而升高。將原料液濃縮為45%氯化鈣溶液，氯化鈣溶液的沸點升高了約25℃左右。
二、氯化鈣三效蒸發系統設備和管道材質的選擇
目前用于氯化鈣濃縮工段設備和管道比較多的材料為316L、2205雙相不銹鋼和鈦材。
316L不銹鋼具有良好的抗腐蝕性能，但在含C1的溶液中會發生點蝕，設備易腐蝕穿孔泄露，給生產帶來很大的隱患。
2205雙相不銹鋼是由奧氏體和鐵素體兩相組織組成的不銹鋼精品品種,其耐氯化物腐蝕性能、耐點蝕性能和力學性能優于316L不銹鋼。
鈦材為目前材料中耐Cl腐蝕的材料，但鈦材價格昂貴，制造成本高，是2205雙相不銹鋼的4~5倍。
在本項目中氯化鈣為強酸弱堿鹽，其水溶液為微酸性，在pH酸堿度為5~6之間，綜合考慮經濟成本，在與氯化鈣溶液接觸的降膜蒸發器和其它換熱設備的管程材料采用鈦材外,其他配件全部采用2205雙相不銹鋼，一次蒸汽管道為過熱蒸汽，采用20#碳鋼，而一、二、三效蒸發的二次飽和蒸汽的管道，由于會夾帶少量的氯離子，且C1含量低于10mg/L，選用316L不銹鋼材。這樣既能在節省工程投入的同時，保證設備有效持久安全地運行。

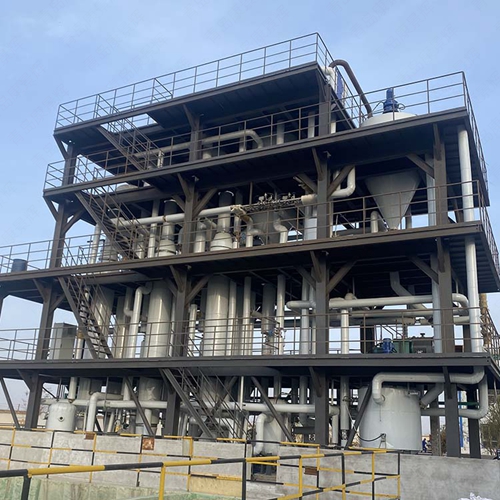

三、氯化鈣三效蒸發系統
通過康景輝MDP蒸發器設計軟件計算優化，設計的并流三效蒸發系統，將氯化鈣溶液預熱，熱泵的迸射系數設置，抽汽位置設置在第1效時的節省的生蒸汽，比普通的三效蒸發系統節約生蒸汽，其節能效果明顯。目前，這套工藝裝置已投產，運行良好，各項指標符合要求，經濟效益顯著。
