隨著我國對硼鎂礦資源的不斷開發(fā)，高品位的硼鎂礦資源越來越少。低品位硼鎂礦制備的綜合利用備受關(guān)注，康景輝蒸發(fā)器小編和大家一起聊聊低品位硼鎂礦制備硼酸及回收硫酸鎂。
一、硫酸鎂的用途
硼酸是重要的工業(yè)原料，在半導(dǎo)體、陶瓷﹑電鍍等工業(yè)制造業(yè)中得到廣泛應(yīng)用。
一水硫酸鎂是化妝品﹑洗滌劑﹑食品添加劑﹑飼料添加劑等的主要成分，可利用粗鎂直接脫水生產(chǎn)一水硫酸鎂，也可從海洋型天然鹽水和固體鹽中制得。
硫酸分離硼鎂礦生產(chǎn)硼酸工藝是目前一般會采用的方法，其優(yōu)點是礦石不經(jīng)焙燒，工藝技術(shù)成熟，流程簡單。
硫酸分解礦石得到的分解液中含有硼酸和硫酸鎂，低溫結(jié)晶可回收硼酸，結(jié)晶硼酸后的母液通過高溫結(jié)晶的辦法使硫酸鎂以一水硫酸鎂的形式析出，這樣可使硼鎂礦中的硼﹑鎂資源都能被提取出來，實現(xiàn)資源的充分利用。

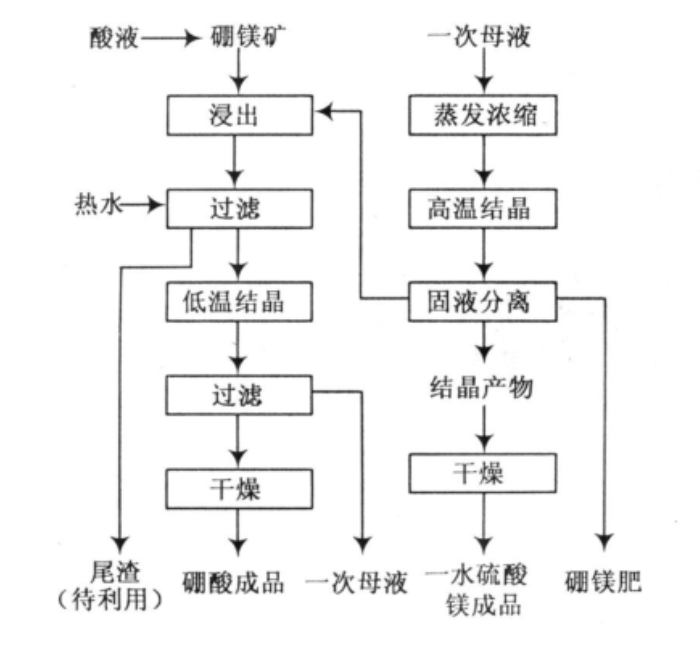

二、低品位硼酸礦回收硫酸鎂工藝
采用硫酸法浸出低品位硼鎂礦制備硼酸，并采用高溫結(jié)晶的方法回收母液中的硫酸鎂。將磨礦粉按配比加入去離子水 ，加熱至95℃，在攪拌條件下加入濃硫酸，反應(yīng)完畢后，向溶液中加入適量的雙氧水，然后用碳酸鈣調(diào)節(jié)pH為6，使鐵離子轉(zhuǎn)變?yōu)槌恋恚瑢θ芤哼M行熱過濾，殘渣用熱水沖洗，濾液放入低溫恒溫槽中冷卻，再進行固液分離得到硼酸晶體和含硫酸鎂的母液，母液經(jīng)高溫結(jié)晶、過濾、干燥得到一水硫酸鎂晶體。
三、低品位硼鎂礦制備硼酸及回收硫酸鎂
1、硼鎂礦制取硼酸的反應(yīng)條件為：硫酸用量為理論量的85% 、酸浸時間為100m in，反應(yīng)溫度控制在95℃，硫酸濃度控制在20%～25%。反應(yīng)過程中要適當?shù)臄嚢瑁瑪嚢璧膹姸纫允沟V粒混合均勻為佳。在工藝條件下，硼酸的浸出率可達93.80% ，收率能達到71. 06%。
2、硼鎂礦硫酸法制硼酸的母液在硫酸鎂濃度為25%以上、結(jié)晶溫度為180℃、結(jié)晶時間為4h的條件下，一水硫酸鎂可被有效回收。
3、低品位硼鎂礦硫酸法制硼酸，母液高溫結(jié)晶制一水硫酸鎂是可行的。
